磁翻板液位變送器分為干簧管式和磁致伸縮式兩種形式，捆綁于腔體外側。

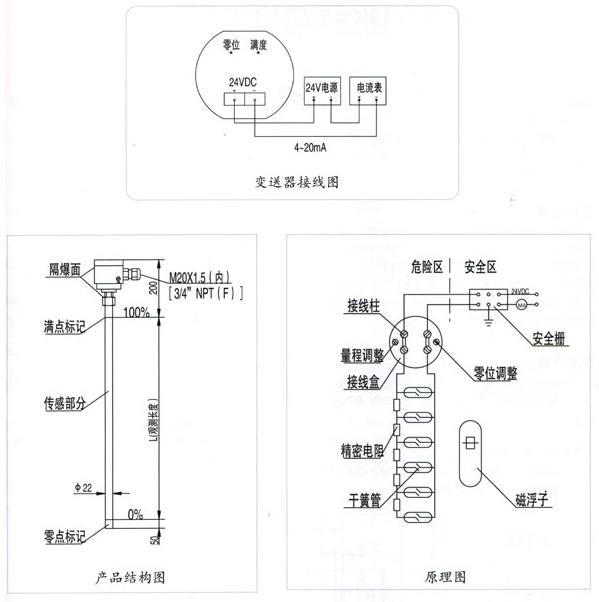

    干簧管式液位變送器由傳感和轉換兩部分組成。當磁性浮子隨液位上下移動時，對應于液位位置的干簧管受磁浮子內磁場的作用吸合，電阻鏈阻值發生變化，液位的變化轉換成4～20mA標準電流信號輸出，從而實現對液位的顯示、控制、調節和報警。

    磁致伸縮式液位變送器測量管內有一根磁致伸縮線，借助微處理器控制的傳感器電路，沿磁致伸縮線發射電流脈沖，從而在磁致伸縮線周?chē)a(chǎn)生一個環形磁場。磁浮子內部的磁鋼驅使磁致伸縮線沿軸向磁化。兩個磁場疊加處會產生一個扭轉脈沖，并沿磁致伸縮線傳遞到傳感器頂部，脈沖傳送時間被電路單元獲取并計算，從而確定被測液位的位置。傳感器將液位的變化轉換成4～20mA標準電流信號輸出，從而實現對液位的顯示、控制、調節和報警。其優點時是測量精度極高。

干簧管式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±10mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

出線口：M20×1.5 內螺紋或NPT1/2

防爆標志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。

防護等級：IP65

磁致伸縮式液位變送器

測量范圍：300～6000mm（6000mm以上分段定制）

基本誤差：±1mm

輸出信號：4～20mA DC

電源電壓；24V DC

環境溫度：-40～80℃

介質溫度：-40～100℃（常溫型）、0～280℃（高溫型）

出線口：M20×1.5 內螺紋或G3/4

防爆標志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT6

本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、

LB978S等安全柵。

防護等級：IP65

使用注意事項：

1）變送器外殼設有外接地，用戶使用時必須可靠接地。

2）安全柵的使用應遵守有關使用說明內容。

3）變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5 mm2，電纜允許分布電容為0.8uF。

3.緩慢進水，使翻板正好翻到標尺的零位(或用戶事先設定好的位置),調節零位電位器，使電流輸出為4mA；

4.緩慢進水，使翻柱正好翻到標尺的滿度(或用戶事先設定好的位置),調節滿度電位器，使電流輸出正好為20mA； 4.重復以上步驟，直到輸出準確為止。一般出廠均為已調整過，用戶無需再調。如需調節，一般調節2至3遍即可。

磁翻板液位變送器的選型：

    液位變送器上通常會使用到干簧管，干簧管質量的好壞直接影響到磁翻板液位計的遠傳的精度與使用壽命，那么如何選擇干簧管就是我們生產廠家一定要注意的。下面就談?wù)勅绾芜x擇干簧管？

一：需要確定您所生產的產品是走高端路線還是低端，產品的定位是怎樣的？如果你確定就是要把產品銷出去而不照顧到客戶的使用那就另當別論了，質好的干簧管雖然成本高于質差的，但是能夠得到穩定優質的產品質量是很劃算的，因此在這里也告訴那些一切只問價格低采購磁翻板液位計的采購商，價格與質量肯定有關聯。

二：我們要根據需要來選擇：依據是所使用的環境參數來確定選擇何種類型的干簧管。也可以確定是選擇國產的還是進口的。

三：根據現場使用的電壓來選擇合適的干簧管：如通過報警開關的電壓不大，那就可以選擇低壓干簧管，反之亦然。再比如您需要的只是一個閉點信號，則選擇常開型干簧管，反之則用常閉型。

液位變送器傳感器輸出值的校準

⑴按照傳感器接線圖接線，注意24伏的正負。

⑵緩慢進水，使翻柱正好翻到標尺的零位（或用戶事先設定好的位置），調節零位電位器，使電流輸出為4mA

⑶緩慢進水，使翻柱正好翻到標尺的滿度（或用戶事先設定好的位置），調節滿度電位器，使電流輸出值正好為20mA

⑷重復以上步驟，直到輸出準確為止。一般出廠均已調整過，用戶無需再調節。如需調節，一般 調節2至3遍即可。

遠傳變送器輸出值的校準

1.按照傳感器接線圖接線，注意24伏的正負；2、本安防爆

防爆結構適用于有爆炸危險的 環境場合。

a帶本安防爆，上、下限開關輸出型

防爆開關由于干簧開關和帶繼電 器觸點的安全柵組成，可向用戶直接 提供一對常開或常閉觸點。如用戶需 更多觸點可特殊設計訂貨。

b帶本安防爆遠傳型

適合使用于II類電氣設備（工廠 用）、C級氣體，表面溫度組別T4 （135℃）。
