工作原理
來自壓濾機的膏狀物料在加熱器中經攪拌初步破碎后，由螺旋加料器定量送入干燥器流化段，在流化段被攪拌器進—步離心、破碎，干燥過程中所需新鮮空氣由過濾器引入，經加熱期加熱到所要求溫度，送入熱風分布器，經干燥器底部狹縫以較大風速進入流化段 ，與被攪拌物料充分接觸，促使物料形成流化狀態開始沸騰。由于物料處在離心、攪拌、粉碎的狀態下， 塊狀（ 或球形 ）物料表層迅速干燥， 并分離形成體積較小的球形或不規則球形顆粒， 在旋轉熱風作用下送入分級器，較大較濕的未干燥顆粒又落回干燥室中。送入分級器后的細小物料由旋風收集器排出，再經布袋過濾器分離，空氣經尾氣風機排入大氣，物料由旋風收集器和布袋過濾器底部排出。

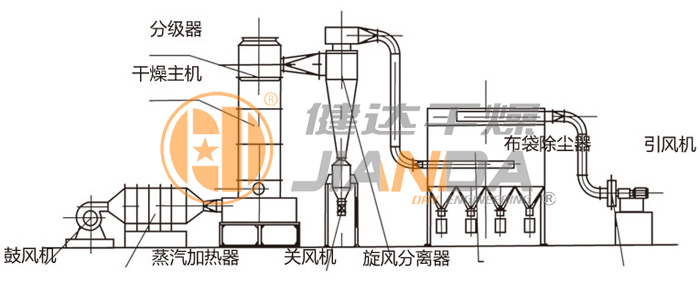

結構示意圖
性能特點
在閃蒸干燥室底部流化段設置倒錐體結構，使干燥氣體流通截面自下而上逐漸擴大，底部氣流相對較大，上部氣流相對較小，從而保證下部的大顆粒處于流化狀態的同時，上部的小顆粒也處于流化狀態，并使熱風沿錐體部旋轉，提高底部風速，縮小了攪拌軸懸臂部分的長度，增加了運轉的安全可靠性； 可使軸承放在機外，有效地防止軸承在高溫區工作， 從而延長了軸承的使用壽命。
攪拌齒上設置刮板，物料在被攪拌齒粉碎的同時，又被拋向機壁，黏結在壁面上，如不及時刮下，嚴重時會使設備振動，甚至導致攪拌器悶住不轉。攪拌齒上設置刮板，可以及時剝落黏在機壁上的物料，避免黏壁。
攪拌軸的轉數由無級調速電機控制。根據產品粒度要求選擇不同的轉速，攪拌軸轉速越快，所的產品的粒度就越小。
干燥器上部設置分級器，通過改變分級器的孔直徑和分級段的高度，進而改變空氣流速，控制離開干燥器的粒子尺寸和數量、最終含水量及物料在干燥段內的停留時間。
加料機的螺旋輸送機轉數由無級調速電機控制。根據物料性質和干燥工藝參數控制加料速度。
電池正負極材料都是微粉，除塵濾袋采用 PTFE 覆膜材料制作， 提高微粉過濾效率，除塵效率高。
適應物料磷酸鐵、草酸亞鐵、氧化鐵、碳酸鉆、氧化鉆、四氧化三鉆等粉狀、塊狀、濾餅狀電池材料。
| 型號 | XSG-2 | XSG-4 | XSG-6 | XSG-8 | XSG-10 | XSG-12 | XSG-16 | XSG-20 |
| 主機內徑mm | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | 2000 |
| 風量M3/h | 350-500 | 1150-2000 | 2450-4500 | 4450-7550 | 7000-12500 | 10000-20000 | 18000-36000 | 28200-56500 |
| 蒸發水份kg/h | 12-17 | 40-70 | 80-150 | 150-250 | 230-4250 | 300-600 | 600-1000 | 1000-1500 |
| ^大裝機容量kw | 10 | 20 | 40 | 65 | 85 | 105 | 150 | 230 |
| ^大高度m | 4.0 | 4.8 | 5.8 | 6.5 | 7.1 | 7.8 | 8.8 | 10.1 |
| 占地面積m2 | 15 | 20 | 28 | 35 | 40 | 52 | 80 | 150 |
注：1.水分蒸發量是以進風溫度為1 80oC，出風溫度為80oC 時每小時蒸發的水份，
2.除以上型號外可為用戶作特殊設計，
3.以上裝機容量為標準配套，根據物料不同功率配套可明顯減少。
處理物料及特點（以6型閃蒸為基準）
| 物料名稱 | 硬脂酸 | 氫氧化鋁 | 碳酸鋅 | 殺蟲單 | TMTD | DSD酸 | 氧化鐵紅 | 二氧化銻 | 氯化亞銅 | 白太黑 |
| 進風溫度oC | 150 | 180 | 150 | 120 | 140 | 150 | 200 | 180 | 200 | 280 |
| 初含濕量% | 80 | 55 | 80 | 30 | 65 | 60 | 60 | 45 | 30 | 85 |
| 終含濕量% | 0.5 | 1.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0.5 | 1.0 | 3.0 | 5.0 |
| 實際干燥能力kg/h | 140-160 | 250-280 | 130-170 | 80-110 | 80-120 | 80-120 | 300-350 | 280-320 | 290-310 | 250-300 |
| 物料名稱 | 促進劑 | 油溶墨 | 代酸錳鋅 | 酞青蘭 | 檸檬酸鈣 | 超細碳酸鈣 | 泥漿處理劑 | 二氧異氰尿酸鈉 | 三氧異氰尿酸鈉 |
| 進風溫度oC | 150 | 150 | 120 | 150 | 140 | 160 | 200 | 180 | 150 |
| 初含濕量% | 60 | 45 | 30 | 55 | 40 | 70 | 75 | 25 | 30 |
| 終含濕量% | 0.5 | 2.0 | 1.0 | 1.0 | 1.0 | 1.5 | 5.0 | 0.2-2 | 1.0 |
| 實際干燥能力kg/h | 80-110 | 350-380 | 120-150 | 160-180 | 300-350 | 430-470 | 290-310 | 80-120 | 90-150 |
